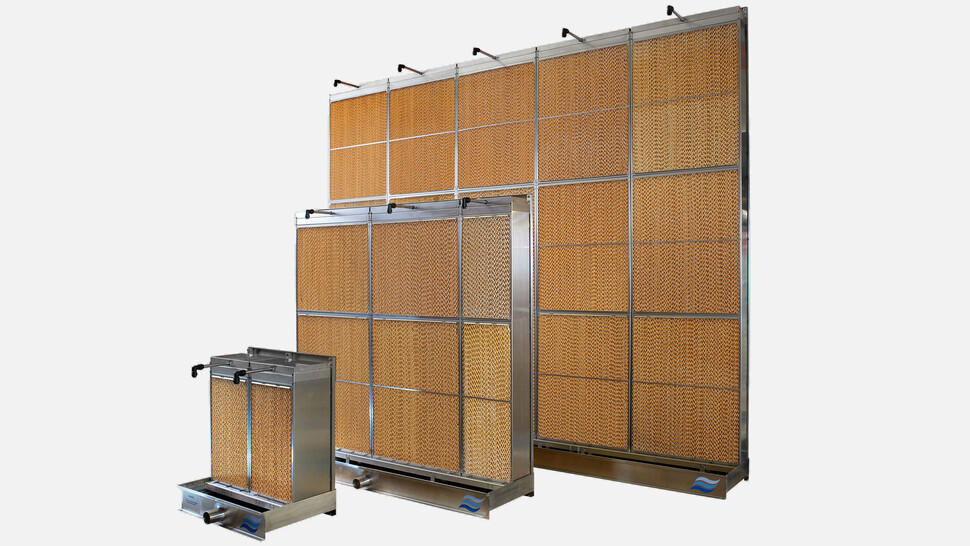

Module d'évaporation
Les modules d'évaporation sont fabriqués sur mesure, modulaires pour faciliter la construction, et peuvent mesurer entre 600 mm et 4 200 mm de largeur et entre 625 mm et 4 000 mm de hauteur.
Condair ME
Humidificateur et refroidisseur par évaporationLe Condair ME assure l'humidification et le refroidissement par évaporation à faible consommation d'énergie d'une unité de traitement d'air ou d'une gaine. Une seule unité peut fournir jusqu'à 1 000 kg/h d'humidification et 630 kW de refroidissement par évaporation à un flux d'air tout en consommant moins de 1 kW d'électricité.
Ce système est conçu avec des technologies d'hygiène avancées, notamment un contrôle de l'humidité sans aérosol et un traitement de l'eau par UV en option.
Ce système est conçu avec des technologies d'hygiène avancées, notamment un contrôle de l'humidité sans aérosol et un traitement de l'eau par UV en option.
Humidificateur et refroidisseur par évaporation Condair ME

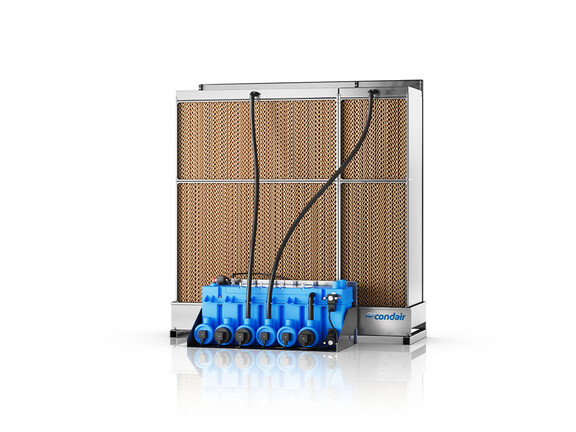

Unité hydraulique innovante
Le Condair ME est équipé d’une unité hydraulique compacte brevetée, qui peut être montée à l’intérieur du module d’évaporation dans la CTA ou à l’extérieur, sur un mur extérieur. Le montage extérieur permet d’effectuer les travaux d’entretien sans interrompre le fonctionnement de la CTA, tandis que le montage intérieur réduit les contraintes d’installation.
Cette unité innovante intègre un réservoir d’eau, jusqu’à sept pompes et un conduit d’évacuation assisté par pompe. Elle est livrée entièrement assemblée, avec des raccords de tuyaux à emboîtement simple, des vis à dégagement manuel et des supports de pompe serrés à la main, pour faciliter l’entretien.
L’unité hydraulique complète, ou n’importe lequel de ses composants, peut être retirée et remplacée en quelques minutes, faisant du Condair ME la solution idéale pour les applications critiques nécessitant un temps d’arrêt minimal.
Cette unité innovante intègre un réservoir d’eau, jusqu’à sept pompes et un conduit d’évacuation assisté par pompe. Elle est livrée entièrement assemblée, avec des raccords de tuyaux à emboîtement simple, des vis à dégagement manuel et des supports de pompe serrés à la main, pour faciliter l’entretien.
L’unité hydraulique complète, ou n’importe lequel de ses composants, peut être retirée et remplacée en quelques minutes, faisant du Condair ME la solution idéale pour les applications critiques nécessitant un temps d’arrêt minimal.
Idéal pour le refroidissement direct et indirect
Le Condair ME est adopté par les plus grandes entreprises mondiales de centres de données pour fournir un refroidissement à très faible consommation d’énergie, au cœur de différentes stratégies de refroidissement par évaporation des CTA.
Il peut être utilisé pour augmenter la capacité de refroidissement des systèmes de free cooling, ou en combinaison avec des unités de récupération de chaleur afin de pré-refroidir l’air neuf entrant. Ce procédé repose sur l’humidification et le refroidissement de l’air extrait avant son évacuation, optimisant ainsi l’efficacité globale du système.
Il peut être utilisé pour augmenter la capacité de refroidissement des systèmes de free cooling, ou en combinaison avec des unités de récupération de chaleur afin de pré-refroidir l’air neuf entrant. Ce procédé repose sur l’humidification et le refroidissement de l’air extrait avant son évacuation, optimisant ainsi l’efficacité globale du système.
Commande par paliers à faible consommation d’énergie, entraînée par pompe
Le Condair ME intègre plusieurs pompes à faible consommation d’énergie, assurant en standard un contrôle par paliers à cinq niveaux pour les appareils d’une largeur allant jusqu’à 3 m. Pour les unités d’une largeur comprise entre 3 et 4,2 m, un contrôle à sept niveaux est disponible grâce à l’utilisation de deux unités hydrauliques. Contrairement aux systèmes à pompe unique, les ajustements de débit s’effectuent directement depuis le panneau de commande, sans aucune intervention mécanique sur les vannes.
L’utilisation de pompes multiples permet également de réduire les coûts d’exploitation : les faibles débits sont obtenus en mobilisant un nombre minimal de pompes, avec une baisse proportionnelle de la consommation énergétique. À titre d’exemple, avec deux pompes en fonctionnement, l’humidificateur ne consomme que 85 W, contre jusqu’à 500 W pour un système à pompe unique.
L’utilisation de pompes multiples permet également de réduire les coûts d’exploitation : les faibles débits sont obtenus en mobilisant un nombre minimal de pompes, avec une baisse proportionnelle de la consommation énergétique. À titre d’exemple, avec deux pompes en fonctionnement, l’humidificateur ne consomme que 85 W, contre jusqu’à 500 W pour un système à pompe unique.

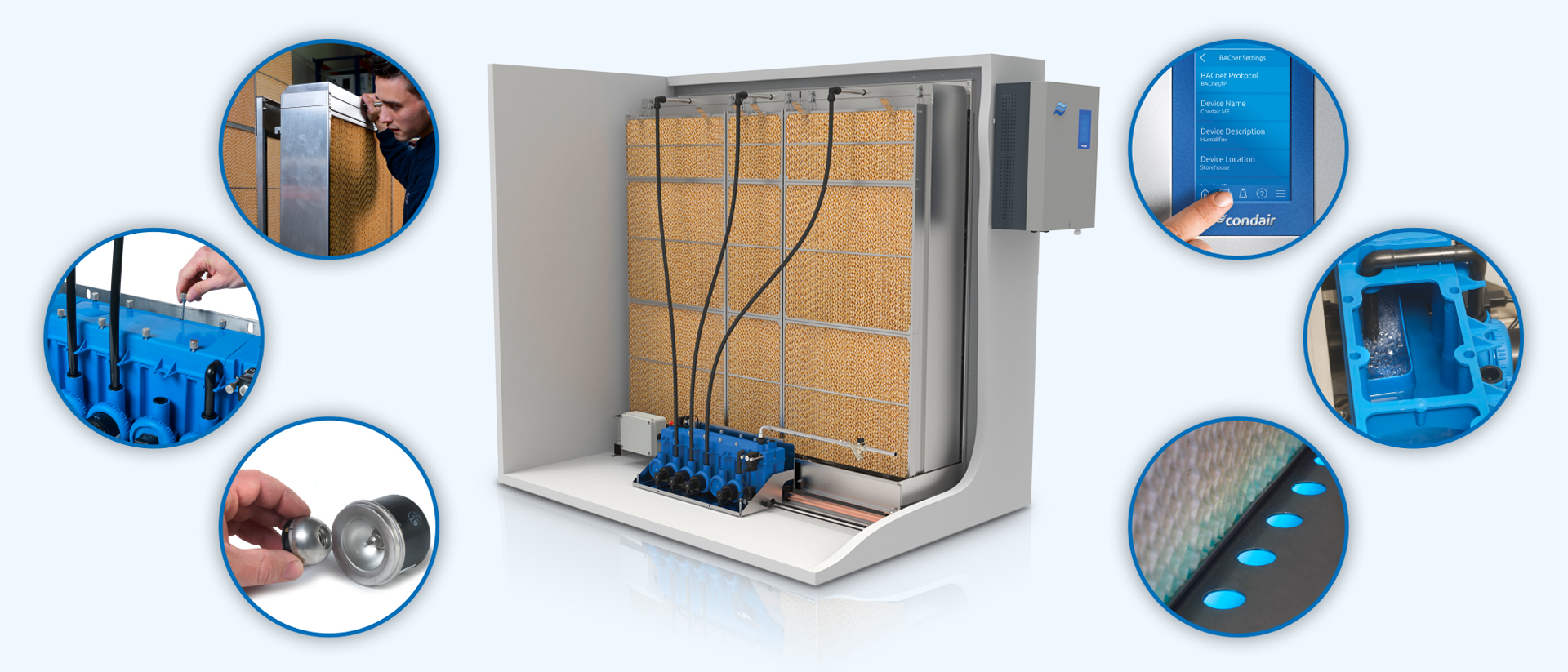

Conception modulaire avec dimensions personnalisées
Les modules d’évaporation sont fabriqués sur mesure et peuvent mesurer entre 600 mm et 4 200 mm de largeur et entre 625 mm et 4 000 mm de hauteur. Les cassettes sont livrées à plat pour faciliter leur assemblage sur site dans un cadre en acier inoxydable 304.
Vis à déverrouillage manuel
Une conception bien pensée qui permet un accès rapide à l'unité hydraulique et facilite l'entretien.
Pompes magnétiques sans frottement
Plusieurs pompes 24 V CC assurent un contrôle précis jusqu’à sept niveaux. Dotées d’impulseurs à entraînement magnétique, elles fonctionnent sans frottement, garantissant une durée de vie exceptionnelle et une consommation d’énergie réduite.
Panneau de commande à écran tactile
Un panneau de commande à écran tactile doté d'une interface intuitive permet une mise en service assistée par logiciel et affiche des informations détaillées sur le fonctionnement, l'entretien et les défauts.
Conduit d’évacuation assisté par pompe
Le conduit d’évacuation assisté par pompe améliore le contrôle de l’humidité grâce à une évacuation nettement plus rapide qu’un drainage gravitaire. Il contribue également à réduire les opérations de maintenance en éliminant plus efficacement les dépôts présents dans le système.
Bac de récupération avec UV immergé
Un système UV immergé en option limite la prolifération microbienne dans l’eau, après son exposition aux contaminants présents dans le flux d’air.
Téléchargements
Brochure du produit
Instructions de montage et d’exploitation
Liste des pièces détachées
Foire aux questions
Pourquoi utiliser un humidificateur à évaporation plutôt qu'un humidificateur à vapeur ?
Quel niveau de contrôle de l'humidité offrent les humidificateurs par évaporation ?
Les humidificateurs à évaporation présentent-ils un risque au niveau de l’hygiène ?
Ai-je besoin d’une section humide en inox dans la gaine avec un humidificateur évaporatif ?
Combien d'espace faut-il prévoir en gaine pour un humidificateur à évaporation ?
Quelle est la vitesse maximale de l'air ?
Voir l’expertise Condair en action
Microsoft, Irlande
Microsoft Dublin utilise un système de « refroidissement à l'air libre » plutôt que des refroidisseurs mécaniques pour maintenir les températures internes basses requises autour de ses serveurs. De l'air frais est introduit en continu dans le bâtiment et mélangé à l'air intérieur recyclé.
35 humidificateurs évaporatifs Condair fournissent jusqu'à 8 °C de Refroidissement par évaporation avec une efficacité énergétique élevée à ses immenses salles de données. Cette utilisation combinée d'air frais et de Refroidissement par évaporation a permis au centre de données d'éliminer le besoin de refroidissement mécanique pendant 95 % de l'année.
35 humidificateurs évaporatifs Condair fournissent jusqu'à 8 °C de Refroidissement par évaporation avec une efficacité énergétique élevée à ses immenses salles de données. Cette utilisation combinée d'air frais et de Refroidissement par évaporation a permis au centre de données d'éliminer le besoin de refroidissement mécanique pendant 95 % de l'année.
Jaguar Land Rover, UK
Jaguar Land Rover utilise des humidificateurs évaporatifs Condair dans son centre d'essais des émissions polluantes situé au sein du Product Compliance Centre de l'entreprise à Solihull, au Royaume-Uni. Les humidificateurs évaporatifs permettent de contrôler l'humidité dans deux cellules d'essais moteurs à rouleaux afin de garantir la conformité aux paramètres environnementaux internationaux.
Point d'échange Internet de Cork
L'humidificateur évaporatif Condair ME assure le Refroidissement adiabatique dans un système de refroidissement indirect innovant mis au point par EDPAC au Cork Internet Exchange (CIX) en Irlande. Le système de refroidissement par évaporation air-air indirect d'EDPAC maintiendra la température dans les salles de données du CIX sans utiliser de refroidisseurs et avec 75 % d'énergie en moins qu'un centre de données refroidi de manière traditionnelle. Le système de traitement de l'air EDPAC refroidit sans refroidisseurs en créant deux flux d'air, l'un interne et l'autre externe. Le flux d'air interne fait circuler l'air vers et depuis les salles de données, tandis que le flux d'air externe aspire puis évacue l'air ambiant extérieur. Les deux flux d'air passent par une série d'échangeurs de chaleur afin de transférer l'énergie thermique froide du flux d'air externe vers le flux d'air interne, sans que les deux ne se mélangent physiquement.Afin d'augmenter la capacité de refroidissement du système et de maintenir les salles de données à 24 °C toute l'année, un refroidissement par évaporation est utilisé pour réduire la température du flux d'air externe en dessous de celle de l'air ambiant extérieur.
Facebook / Meta, Suède
Ce centre de données situé Ã Lulea, en Suède, est l'un des centres de données les plus efficaces et les plus durables au monde. Il est alimenté par de l'énergie hydroélectrique produite localement et utilise l'air froid nordique pour refroidir les serveurs qui stockent les photos, vidéos, commentaires et mentions « J'aime » des utilisateurs de Facebook.
Les humidificateurs évaporatifs Condair ajoutent jusqu'à 22 800 litres par heure à l'air des systèmes de ventilation du penthouse afin de maintenir l'humidité conforme aux normes ASHRAE dans toutes les salles de données.
Les humidificateurs évaporatifs Condair ajoutent jusqu'à 22 800 litres par heure à l'air des systèmes de ventilation du penthouse afin de maintenir l'humidité conforme aux normes ASHRAE dans toutes les salles de données.
Le musée de l'Ermitage
L'Ermitage ne fait pas seulement partie du centre historique de Saint-Pétersbourg, classé au patrimoine mondial de l'UNESCO, mais est également l'un des musées d'art les plus grands et les plus importants au monde. L'un des nombreux bâtiments qui composent le complexe de l'Ermitage est le célèbre Palais d'Hiver, qui servait autrefois de résidence d'hiver aux tsars russes. L'Ermitage compte plus de 350 salles d'exposition dans lesquelles sont présentées 65 000 œuvres. Au total, les archives abritent pas moins de 2,7 millions d'œuvres d'art et d'objets archéologiques provenant de Russie et d'Europe centrale et occidentale, notamment des œuvres d'art antiques et des objets préhistoriques. Afin de conserver les œuvres dans les meilleures conditions possibles, des humidificateurs à vapeur Condair sont utilisés pour garantir un taux d'humidité optimal.
Refroidissement avec récupération d™énergie chez Konvekta
Le Condair ME, humidificateur évaporatif, est utilisé par les spécialistes de la récupération d™énergie Konvekta comme l™une de leurs solutions standard de refroidissement adiabatique.
Par exemple, une installation récente dans une clinique du Tyrol, en Autriche, a permis une récupération d™énergie annuelle confirmée de 92 % sur l™ensemble des systèmes Konvekta du bâtiment. Sur cette période, un seul humidificateur Condair ME a fourni plus de 60 000 kWh/an de refroidissement pour une consommation électrique de seulement 3 800 kWh/an.
Par exemple, une installation récente dans une clinique du Tyrol, en Autriche, a permis une récupération d™énergie annuelle confirmée de 92 % sur l™ensemble des systèmes Konvekta du bâtiment. Sur cette période, un seul humidificateur Condair ME a fourni plus de 60 000 kWh/an de refroidissement pour une consommation électrique de seulement 3 800 kWh/an.
Campus Apple, Cupertino
Cupertino, en Californie, située près de San Francisco, abrite le siège social de la société technologique américaine Apple. Le bâtiment a été conçu par l'architecte britannique Norman Foster, qui a concrétisé l'idée d'un anneau surdimensionné en lien avec l'ancien campus Apple situé au numéro 1 d'Infinite Loop à Cupertino.
Avec un diamètre de près d'un demi-kilomètre (461 m), le complexe immobilier offre une surface utile gigantesque de 260 000 m² et peut accueillir 12 000 employés. L'anneau comprend un parc de 130 000 m² avec des aires de repos, des cafés, des installations sportives et une scène de festival aux couleurs de l'arc-en-ciel, qui a été inaugurée par Lady Gaga en 2018. Entièrement alimenté par des énergies renouvelables,
le bâtiment est équipé d'un système d'énergie solaire de 17 mégawatts sur le toit et d'un système de refroidissement par évaporation à haute efficacité énergétique de Condair.
Avec un diamètre de près d'un demi-kilomètre (461 m), le complexe immobilier offre une surface utile gigantesque de 260 000 m² et peut accueillir 12 000 employés. L'anneau comprend un parc de 130 000 m² avec des aires de repos, des cafés, des installations sportives et une scène de festival aux couleurs de l'arc-en-ciel, qui a été inaugurée par Lady Gaga en 2018. Entièrement alimenté par des énergies renouvelables,
le bâtiment est équipé d'un système d'énergie solaire de 17 mégawatts sur le toit et d'un système de refroidissement par évaporation à haute efficacité énergétique de Condair.
Boston Scientific
Boston Scientific Corporation est un développeur, fabricant et distributeur mondial de dispositifs médicaux dont les produits sont utilisés dans divers domaines de la médecine interventionnelle. Elle est principalement connue pour avoir développé le stent Taxus, un stent à élution médicamenteuse utilisé pour débloquer les artères obstruées.
Musée national d'Irlande
Le Musée national d'Irlande - Arts décoratifs et histoire, qui comprend le Grand Sceau de l'État libre d'Irlande, est la partie de la collection conservée sur le site de Collins Barracks, une ancienne caserne militaire baptisée en 1922 en l'honneur de Michael Collins. Ce site, ouvert en 1997, abrite également le centre administratif du musée, une boutique et un café.
Hôpital pour enfants Great Ormond Street
Les humidificateurs évaporatifs Condair ont été sélectionnés par AHS (Air Handling Systems) pour assurer le Refroidissement par évaporation dans l'unité de traitement d'air innovante OptEvent&trade. L'humidificateur refroidit l'air de retour grâce à une humidification à l'eau froide à faible consommation d'énergie dans ce système de Récupération de chaleur monobloc qui a été vérifié de manière indépendante par BSRIA. Travaillant pour le compte d'un hôpital pédiatrique londonien de premier plan et à la pointe du progrès, AHS a été chargé de développer un système de Récupération de chaleur à couplage liquide intégré afin de répondre aux exigences de l'hôpital en matière d'hygiène, de confort et d'Efficacité énergétique. Le résultat est OptEvent&trade, qui intègre un humidificateur évaporatif Condair à une unité de traitement d'air (CTA) et comprend un module de contrôle énergétique (ECM) préprogrammé qui garantit en permanence une consommation d'énergie minimale pour répondre aux besoins en air.
Lakeland Pavers Ltd
Lakeland Pavers fabrique des pavés en béton et des pavés perméables de qualité supérieure et approvisionne de nombreux revendeurs et entrepreneurs à travers le Royaume Uni. Les humidificateurs évaporatifs de Condar contribuent au durcissement des produits en béton de Lakeland Pavers.
Université de Glasgow
L'université de Glasgow est la quatrième plus ancienne université du monde anglophone. Elle a été fondée en 1451. Glasgow est la plus grande université d'Écosse en termes d'effectifs totaux, avec plus de 19 500 étudiants de troisième cycle, et la deuxième plus grande du Royaume-Uni en termes d'effectifs de troisième cycle. Les systèmes d'humidification Condair sont utilisés dans de nombreux bâtiments de l'université de Glasgow, dans les domaines de la recherche, des soins de santé, des archives et des galeries d'art, ainsi qu'à des fins liées à la santé animale et humaine.
Warburtons Ltd
Warburtons est une entreprise britannique de boulangerie fondée par Thomas Warburton en 1876. La société détient 24 % du marché du pain du Royaume Uni et est la marque de pain la plus populaire au Royaume Uni. Les humidificateurs évaporatifs Condair assurent le Refroidissement par évaporation et l'humidification de sa boulangerie de Bristol.
Refroidissement par évaporation indirecte pour unité de traitement d'air monobloc
Les humidificateurs évaporatifs Condair ont été sélectionnés par AHS (Air Handling Systems) pour assurer le Refroidissement par évaporation dans l'unité de traitement d'air innovante OptEvent™. L'humidificateur refroidit l'air de retour grâce à une humidification à l'eau froide à faible consommation d'énergie dans ce système de Récupération de chaleur monobloc qui a été vérifié de manière indépendante par BSRIA.
Ce que disent nos clients
Amir Ibrahimagic
Responsable du développement commercial du groupeKonvekta a standardisé ses systèmes de refroidissement indirect en utilisant l'humidificateur Condair ME comme solution de refroidissement par évaporation. La fiabilité de l'appareil est inégalée. Il intègre des composants de la plus haute qualité qui offrent à nos clients une longévité et des performances optimales. Outre les arguments clés de vente du produit, Condair est également un partenaire très orienté vers les solutions.
Noel Lynch
Directeur généralEn réduisant la température de l'air extérieur entrant dans la zone de ventilation du penthouse à l'aide des Condair ME, l'air aspiré dans le flux d'air extérieur des unités de traitement d'air est nettement plus frais que l'air extérieur. Cela permet au système de refroidissement indirect de maintenir la température souhaitée de 24 °C dans la salle des serveurs, même pendant les mois les plus chauds de l'année.
Andy Lewis
Directeur général des centres de donnéesWeatherite utilise uniquement des composants de la plus haute qualité dans ses solutions CVC, notamment l'humidificateur évaporatif de Condair. Il a parfaitement répondu à nos exigences spécifiques en matière de fonctionnement, de contrôle et de gestion de l'hygiène, et nous sommes très satisfaits du soutien apporté par Condair dans le cadre de ce projet couronné de succès.
Guide gratuit en 10 points pour la spécification des humidificateurs
Téléchargez votre guide en 10 points pour la spécification des humidificateurs et obtenez un aperçu facile à comprendre pour la planification de projets d'humidification.
Il traite de sujets tels que la psychrométrie, le dimensionnement des produits, le choix de la technologie, les aspects liés à l'installation et la gestion de l'hygiène.
